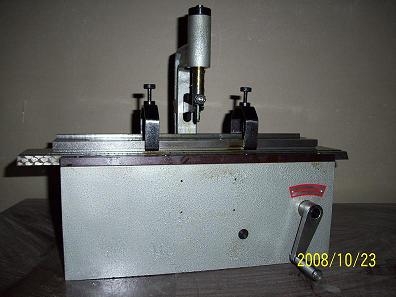

DX-280打点机(又称标距仪)是按GB228-87金属材料拉伸试验的规定要求设计制造的，该设备采用５mm或10mm的倍数累进计数，打点标距准确可靠，操作简便易掌握，是试验室应备的配套仪器。
工作原理： 1.结构: 标距仪主要有:底座、工作台、两套凸轮机构、分距齿条、刀具装置、夹紧装置等。
2.原理:依靠手柄带动轴上的两套凸轮，其各在180°内分别完成动作。一套凸轮使V形架连同托杆通过锯齿形齿条将工作台前推5mm或10mm，当凸轮到达顶 点时,由于拉簧的作用,V形架及托杆随凸轮 降角被拉回到调距块上。这时另一凸轮在另一180°内已将刻针抬高至与试件表面为最大距离,弹簧受压已储存了最大能量。手柄继续摇动，弹簧能量得到释放而带动刻针一起冲击，便在试样上打出标记或刻线。
使用方法： 摇动手柄使刻针至最高位置，针尖对好试样上的第一个点，针尖距试样表面10mm为宜,夹紧试样 。扭动调距盘为5或10（每次前进距离）。而后连续摇动手柄，即可得到标距准确的试样。
当工作台自右向左移动到最终点时,右手将托杆轻微抬起,左手向右推动工作台即可恢复原位（要轻推，防止碰坏齿尖）。
注意事项: 1.标距仪放在牢固的台面上即可使用。工作时，应均匀摇动手柄，防止猛摇，不宜用力过大，以免损坏机件。 2.定期加注一般机油润滑设备。 |
