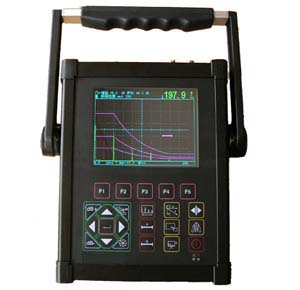

GNU30数字超声波探伤仪

超声波探伤仪功能特点

高精度定量、定位，满足了较近和较远距离探伤的要求

近场盲区小，满足了小管径、薄壁管探伤的要求

φ值计算：直探头锻件探伤,找准缺陷最高波自动换算孔径ф值

探伤范围（0-10000）mm，无级调节

自动校准：自动测试探头的“零点”、“K值”、“前沿”及材料的“声速”

自动显示缺陷回波位置（深度d、水平p、距离s、波幅、当量dB、孔径ф值）

自由切换三种标尺（深度d、水平p、距离s）

自动实时录制探伤过程，并可以进行动态回放

自动增益、回波包络、峰值记忆功能提高了探伤效率

自动搜索,提高了探伤效率,并避免了人为因素造成的漏检

掉电保护，存储数据不丢失

探伤参数可自动测试或预置

数字抑制，不影响增益和线性

10个独立探伤通道，可自由输入并存储任意行业的探伤标准，现场探伤无需携带试块

可自由存储、回放300幅A扫波形及数据

DAC、AVG曲线自动生成并可以分段制作，取样点不受限制，并可进行修正与补偿

可以自由输入任意行业标准

B扫描功能，清晰显示缺陷纵截面形状

与计算机通讯,实现计算机数据管理,并可导出Excel格式、A4纸张的探伤报告

实时时钟记录:实时探伤日期、时间的跟踪记录，并存储

屏幕保护:“自动关机”、“文字”、“自由定制”等多种屏保模式自由更改

增益补偿：对表面粗糙度、曲面、厚工件远距离探伤等因素造成的Db衰减可进行修正

PC端通讯软件软键盘操作，实现了计算机控制探伤仪主机进行探伤的目标

利用PC端通讯软件可以升级仪器系统的功能

IP65标准铝镁合金外壳，坚固耐用，防水防尘，抗干扰能力极佳

26万色真彩屏超高亮显示，亮度可调，适合强光、弱光的工作环境

高性能安全环保锂电池供电,可连续工作7小时

其它重要辅助功能

角度和K值两种输入方式
闸门报警
DAC报警
屏幕的冻结和解冻
回波次数分析
休眠和屏保
时钟显示
电源状态指示 .

超声波探伤仪USM33标准配置：带DAC的便携式超声波探伤仪USM 33, 锂电池, 电源适配器,中文操作手册,制造商证书, 便携箱, 仪器软包.

检测范围

频率范围
声速范围
扫描延迟
探头延迟
自动校准
阻尼强度
衰减
脉冲重复频率
增益
增益步进
检测模式
闸门监视器

测量分辨率

振幅显示
读数显示

A扫描功能
彩色显示功能
DAC曲线
显示尺寸/分辨率
A扫描尺寸/分辨率
单位
数据存储
文件操作
打印机接口
输出
VGA输出
探头连接
语言
电池
电源
工作温度
尺寸
重量

最小：0～0.5mm+10%(钢)
最大：0～9999mm+10%(钢)
0.5～20MHz自由匹配
1000～15000m/s，1m/s步进连续可调
-10～1000mm
0～200us
通过两个已知参考回波自动校准声速和探头延迟
200pF/1nF
50Ω、500Ω、1000Ω(在双晶探头)
自动优化设置
0～110dB连续可调
0.5/1/2/6/12dB
RF/全波/正/负半波整流
两个独立的闸门，起点和宽度在整个范围可调，报警门限为10～90%显示器高度在1%段内可调节，报警信号通过LED或蜂鸣器报警器，通过闸门控制波形放大范围
0～99.99mm时为0.01mm
100～999.9mm时为0.1mm
1000mm以上为1mm，通过A扫描图像评估:0.5%的调节范围
屏幕高的%比显示USM33的DAC dB
声程，距离，深度，闸门内放大显示，用户自定义4点测量值一行同时显示，A扫描图像放大显示可以自由设置
手动或自动A扫描，回波可通过包洛线动态显示
背景、波形、闸门、曲线和报警数值
距离-振幅-曲线(DAC)最多10个参考回波，距离通过增益可调的4条附加曲线，
116x87mm，320x240象素
116mmx80mm，320x220象素
毫米或英寸200条仪器设置参数，能够存储A扫描图像，并能够调用或输出到计算机通过英文或中文显示字幕，并通过文件存储A扫描图像，测量数据和参数设置
HP DJ 1200(DeskJet)、HP LJ1012(LaserJet)、EPSON FX/LX、SEIKO DPU通过RS 232接口跟计算机通讯
可外接显示器
2xLemo 1或BNC接口
中文、英语
锂电池，可连续使用8小时，能够实时显示锂电池电池电量状态
通过外部供电(85-265V交流)；操作电压： 6～12V直流；功率: 最大9W，与调整值有关
0～60℃
177mmx230mmx76mm
1.8Kg(包括电池)
